家用服务器之装机篇：自制主板 BIOS

发表于   |   分类于 [原创]服务器   |   1 条评论

因为嫌之前用的 Asus Z97-C 上面有太多用不到的 PCI 接口（不是 PCIe），而且仅有的一条 PCIe x16 又没办法分成两个 x8 使用，用来做外部扩展的 Dell H310 只能跑在 x4 模式下面，性能损失较大。于是就去 eBay 买了块很便宜的拆机主板 Asus Z97M/G30AK。

首先这款主板是 mATX 尺寸，机箱里就省出三个 PCIe 插槽的位置可以放 HP SAS Expander 卡。其次这款主板上面的四个扩展槽全部都是是 PCIe，而且可以把 x16 分成两个 x8 使用。完美符合我的需求。

但是，有个问题，这主板的 BIOS 没有 NVMe 支持，也没有内置 SLIC（很怀疑之前机器上怎么装的 Windows）。于是，只能通过修改 BIOS，至少加入 NVMe 支持。

备份 BIOS

所需工具：AfuWinX64

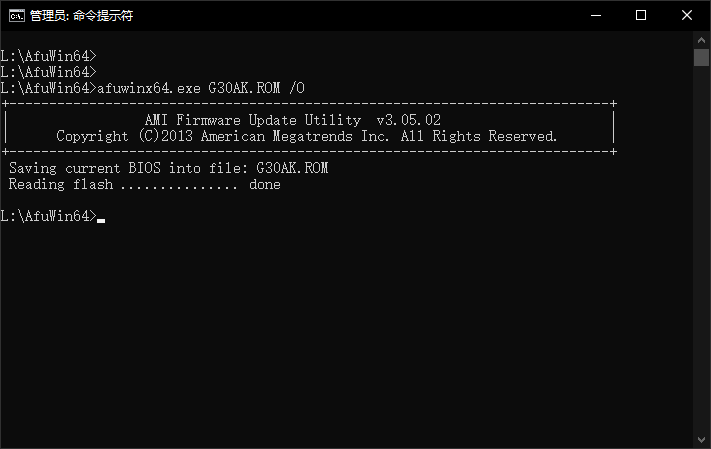

afuwinx64.exe G30AK.ROM /O


加入 NVMe

所需工具：UEFITool

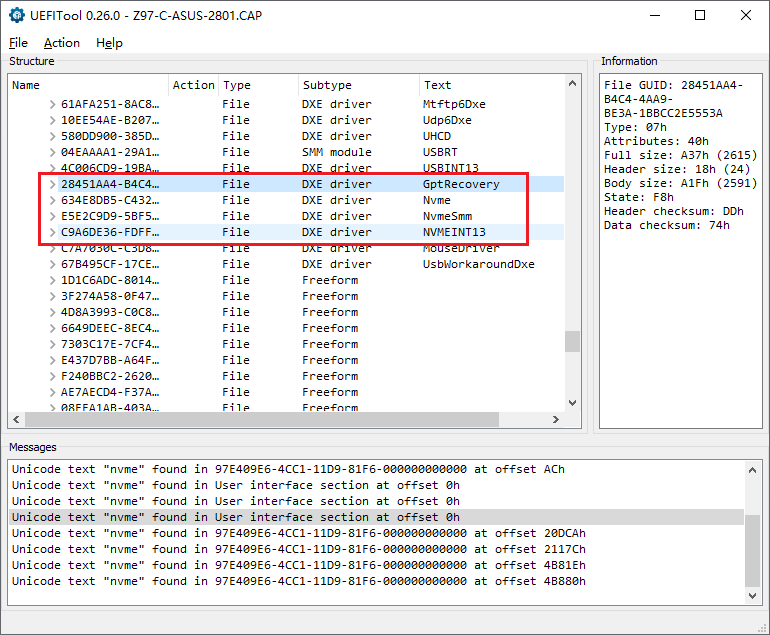

通过对比 Z97M 和 Z97-C 的 BIOS，发现 Z97M 缺少了四个跟 NVMe 相关的模块。


  • GptRecovery
  • Nvme
  • NvmeSmm
  • NVMEINT13

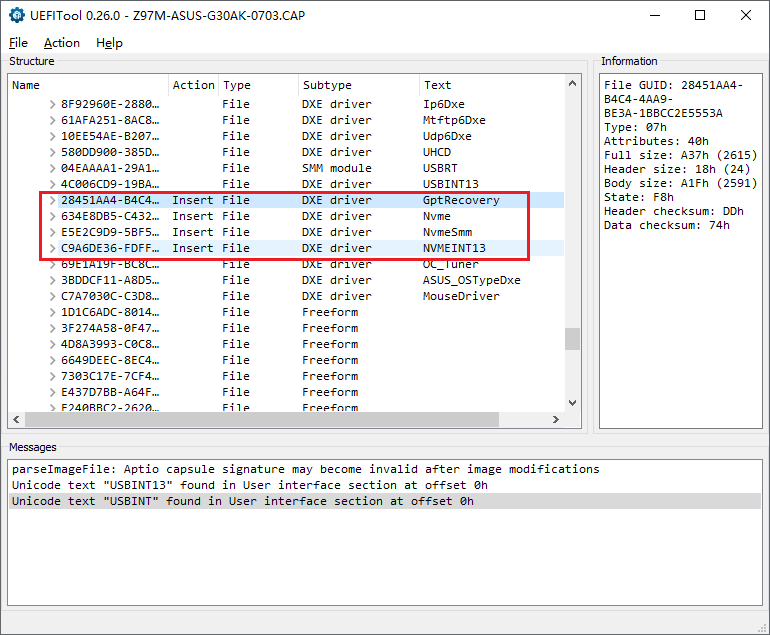

从 Z97-C BIOS 里面抽取上面四个模块，并加到 Z97M BIOS 中 USBINT13 模块下面。


这样 NVMe 支持就加好了。

加入 SLIC

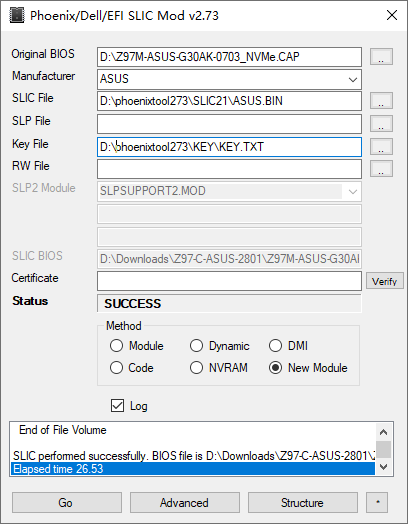

所需工具：PhoenixTool

这方面教程太多了，在这里就不说了。就是强调一下只需要填写以下几项，其他留空。

  • Manufacturer
  • SLIC
  • KEY：9C134SIMF51GYI8HEDJ2F47ZW


刷写 BIOS

所需工具：AfuWinX64（3.06 版本或更低）

Z97M 这款主板带有 BIOS 写入保护，所以改版的 BIOS 没办法通过 EzFlash 刷入。最简单的办法就是利用 AfuWin 的工程模式。

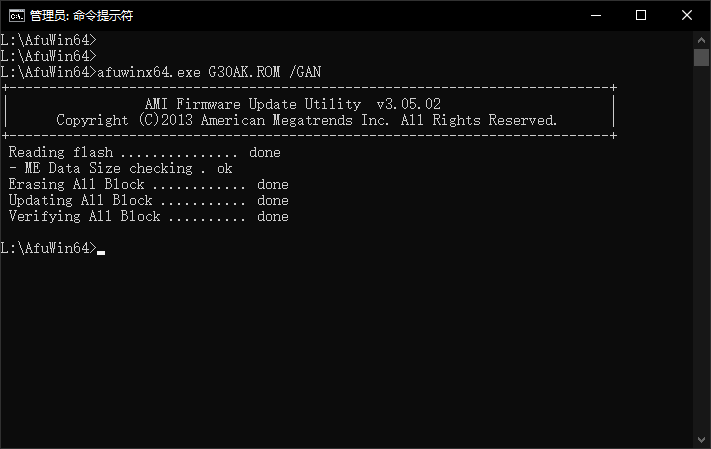

afuwinx64.exe G30AK.ROM /GAN


注意：AfuWin 3.07 版本开始去掉了所有未公开的功能，其中包括/GAN选项。所以只能使用老版本的 AfuWin。

会出现的问题

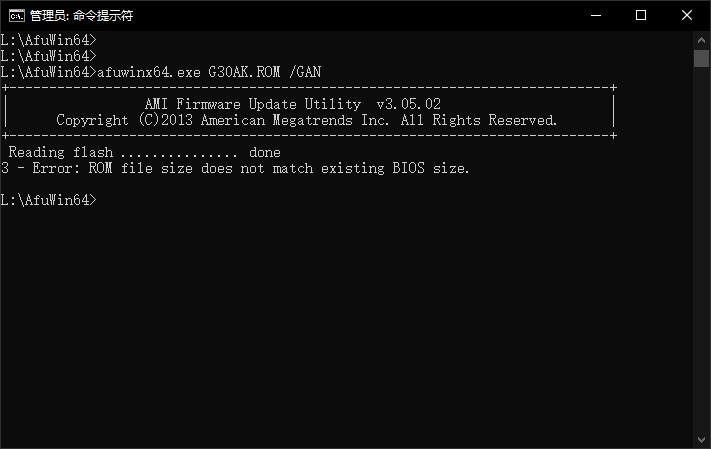

AfuWinX64 提示文件大小错误


所需工具：UEFITool

遇到这种情况说明修改时没有使用备份 BIOS，而是使用官方 BIOS 文件（.CAP 文件）。要解决这个问题需要对 CAP 进行脱壳处理。

具体做法就是

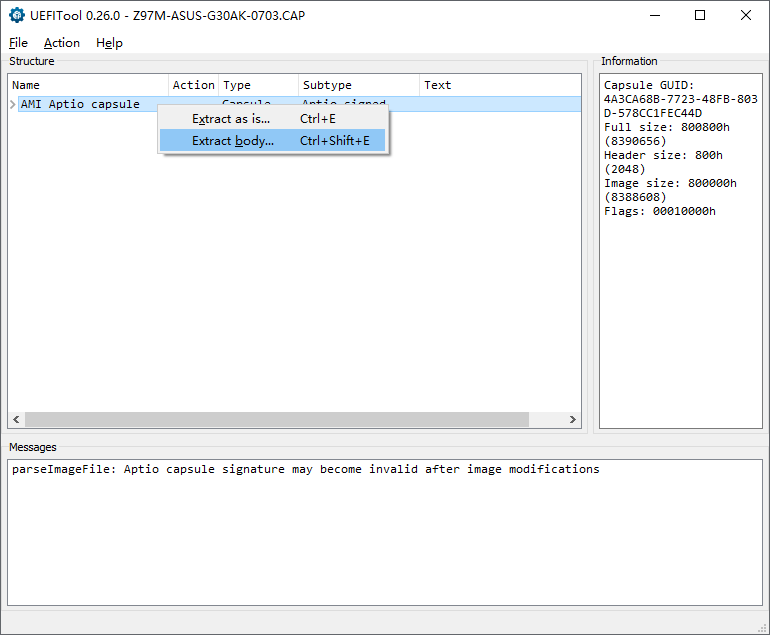

  1. 使用 UEFITools 打开 CAP 文件
  2. 右键单击最顶层的 AMI Aptio capsule
  3. 选择 Extract body... 另存为 .ROM 文件


网卡的 MAC 地址变成 88-88-88-88-87-88

所需工具：Rufus，EEUpdate

这也是因为没有使用备份 BIOS，造成 MAC 地址被清掉了。要恢复的话，首先要找到正确的 MAC 地址。G30AK 的 MAC 地址写在 ATX 24 针接口侧面的贴纸上。然后根据这个视频教程重新写入 MAC 地址就可以了。（原教程）
