家用服务器之折腾篇:将 HP StorageWorks 光纤通道磁盘阵列升级成网络存储服务器


事情的起因是半年前买了 HP StorageWorks D2D4004fc 用来改装外置硬盘架。结果硬盘架虽然上线了,但是风扇一直没到位,硬盘散热不良。于是,就萌生了复活这个服务器的想法。

把硬盘架装了回去,开机,结果自检报错,检测不到风扇,无法启动。实际上机箱里的风扇转得飞快,噪音就像在机场看飞机起飞一样。估计是主板上某个电路损坏了。

毕竟是捡垃圾捡回来的,这服务器的配置还是上古的 AMD Opteron 2222 + DDR2。于是,干脆去垃圾场捡了个 Intel S3420GPLX 服务器主板 + Intel Xeon X3440 + 8GB DDR3。虽然这也是将近 10 年前的配置了,但是这全套下来也就才 $80,PCIe 插口多,扩展能力强。

HP 的服务器机箱定制元素太多,

  • 例如主板螺丝口并不是完全符合 ATX 主板规格,
  • 例如前面板按钮在主板端的插头尺寸就跟一般主板的接头尺寸不一样,
  • 例如电源居然还带检测和管理功能,没有主板信号就不给 CPU 上电,
  • 例如使用加厚风扇,并且噪音很大,
  • 例如 riser 支架位置并没有对应 PCIe 插槽的位置,导致 riser 板无法插入到 PCIe 插槽里面。

问题要一个一个解决。

I. 主板安装

首先螺丝口问题就不管它了,只要能有四颗螺丝固定主板就可以了。

前面板插头各个阵脚的作用就用万用表一个一个试出来。其实也简单,万用表调到二极管档位,如果两个阵脚在按下按钮的时候万用表鸣叫,证明这两个阵脚就是给这个按钮用的。如果测试某两个阵脚的时候面板上的灯亮了,那么说明红线是 LED+,黑线是 LED-。

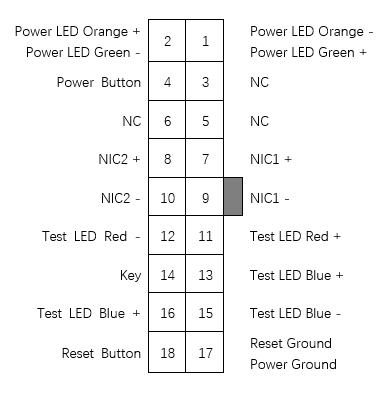

测出来的 HP 前面板插头阵脚定义如下:(HP ProLiant DL180 G5 可能使用相同的阵脚定义)


然后用几根跳线把对应的针脚接到新主板上就好了。

II. 电源

至于电源问题,还真没啥好办法,只能把电源的分线盒拆掉,然后把电源换成标准 FlexATX 电源。

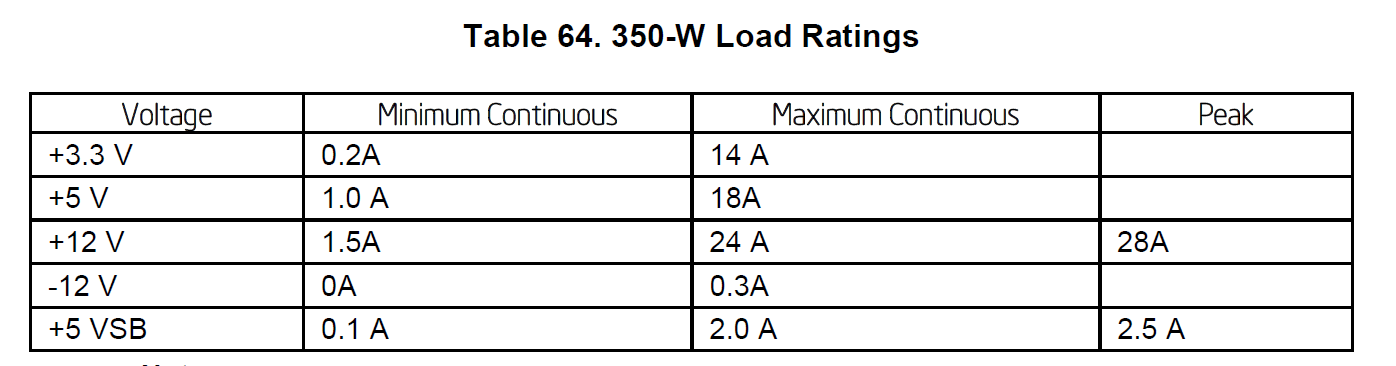

话说这个 FlexATX 电源也是个坑。之前我搞到的那个 Athena Power 300W 电源,居然无法驱动这个主板。然后我去看了一下主板说明书,大概的供电要求是这样的。

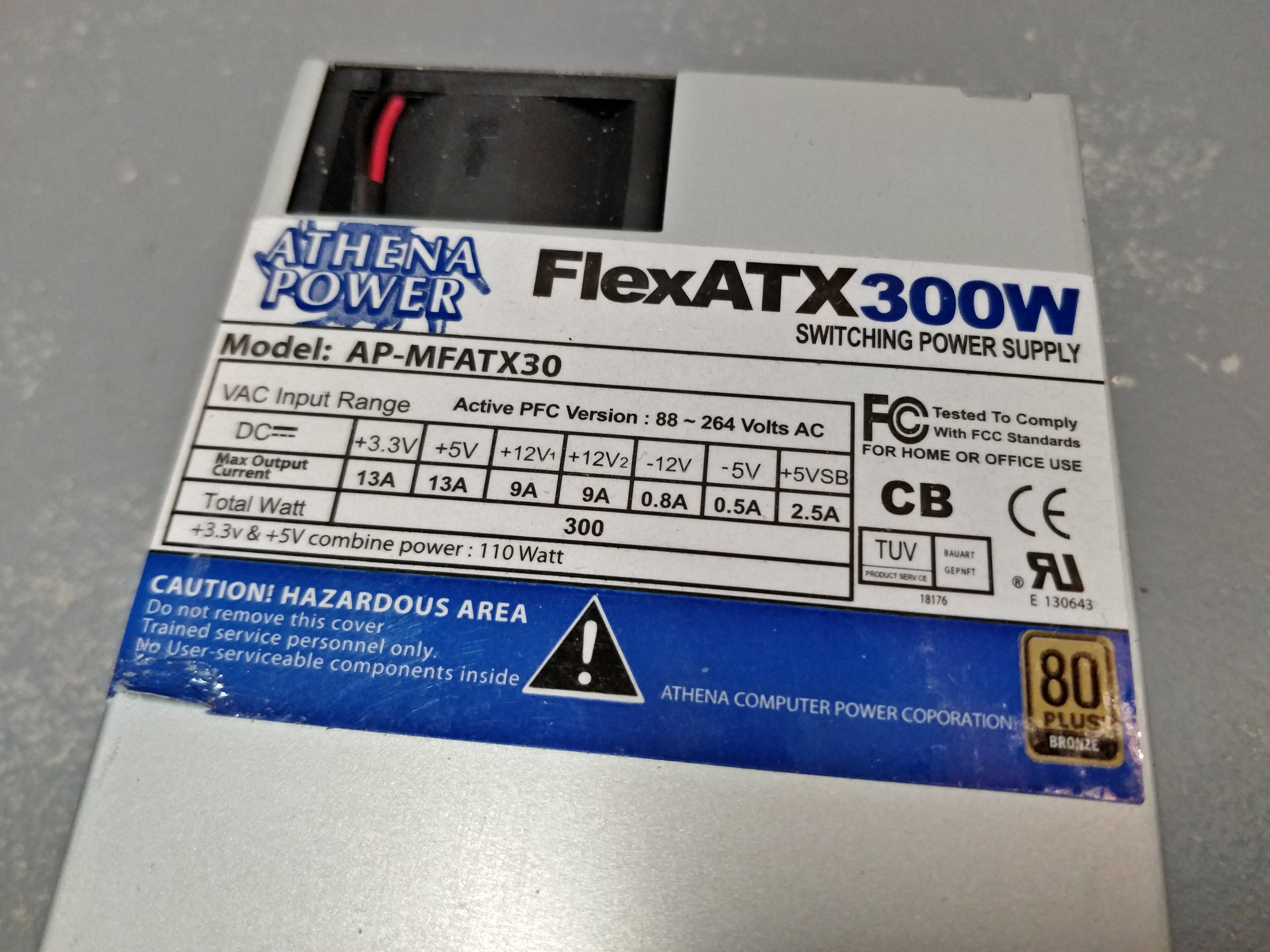

Athena Power 300W 电源的输出功率是这样的。


咦,怎么 12V 供电电流那么小,反而 3.3V 和 5V 的电流那么大?

没办法,只能重新买一个 FlexATX 电源。这次一步到位,直接买了个 500W 的。

III. 风扇

因为 Intel 主板上已经带了主动散热风扇,所以机箱风扇的可以换成小功率的。

IV. Riser

Riser 支架改不了位置了,所以只能用 PCIe 延长线来解决了。

To be updated...
