Xbox 360 E74 再维修

之前曾经维修过的 E74(xbox 360 falcon JTAG 机),在多次焖机之后,终于进入无限 E74 状态。症状就是不论怎么焖机,开机都是 E74。偶尔可以进入系统,但是在 dashboard 出现竖线、玩游戏花屏,重启之后再次 E74。

简单来说,E74 就是GPU 某种程度脱焊,导致和 HANA 芯片失去通信。而 GPU 脱焊的根本原因就是主板变形。按理说之前的修复应该已经解决了,而且也把 X 支架加回去防止主板在 GPU 中心部分拱起。果然像网上所说 E74 到最后也无法逃脱报废的命运么?

反正,死马当活马医。经过几次拆机,现在拆装 Xbox 360 已经十分娴熟。

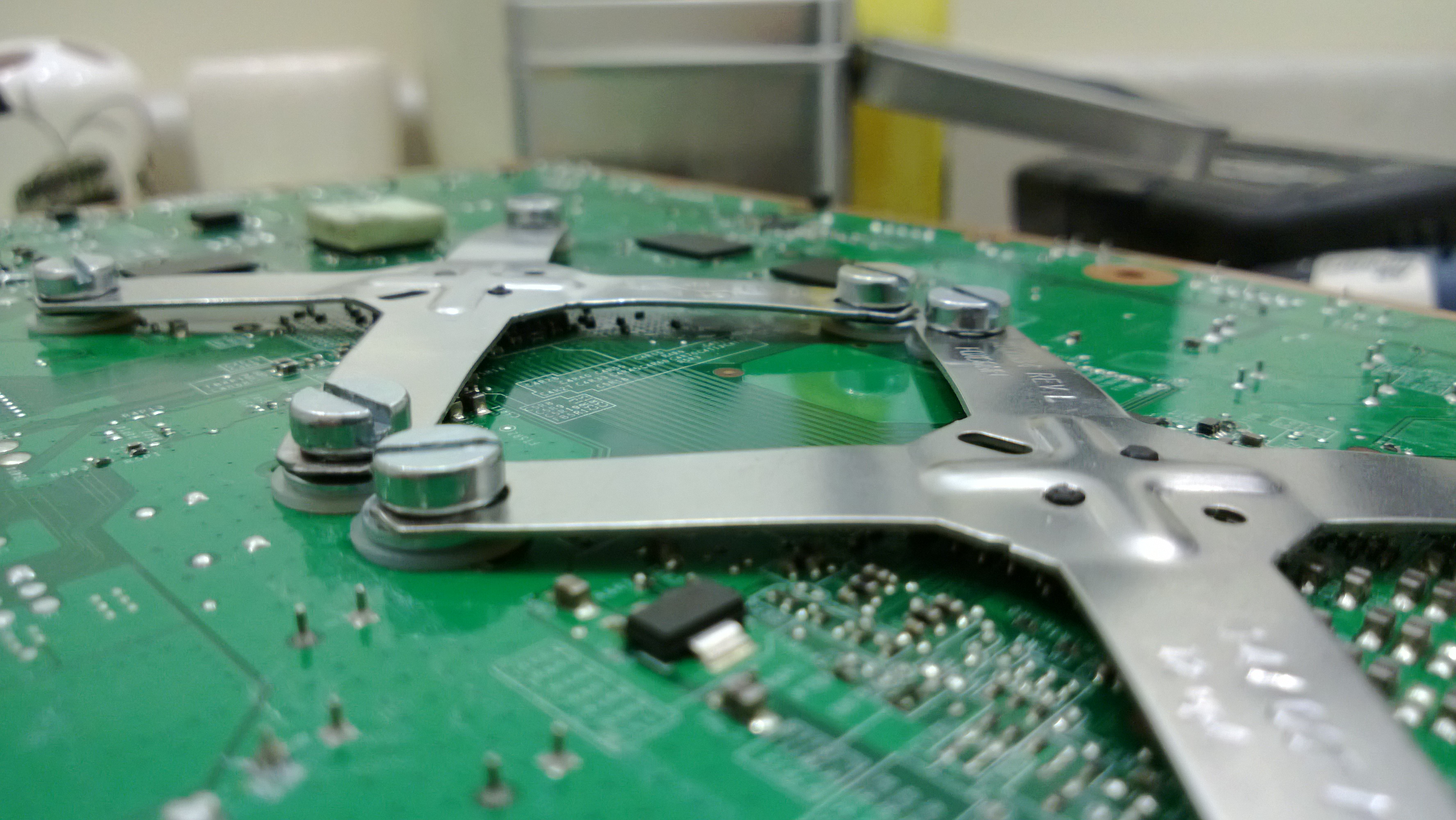

拆下主板之后,发现主板已经变形得很厉害,拆下螺丝之后主板自然翘起。翻过主板,仔细观察背面,GPU 的 X 支架那里主板微微拱起。


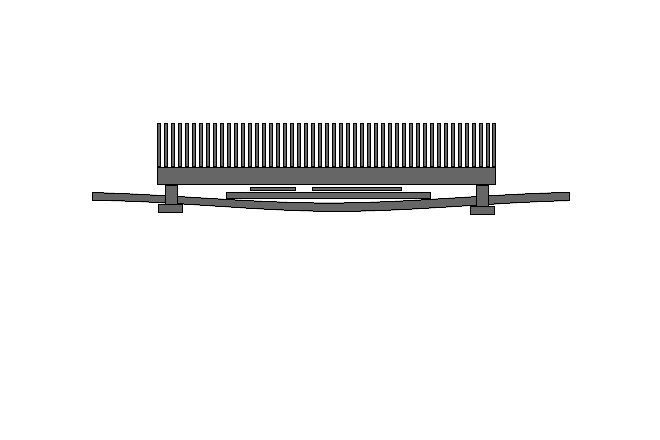

原来是固定 GPU 散热器的螺丝拧得太紧了。这螺丝上的垫片来自之前维修三红的 JS,应该来自某种三红维修套装。但是,仔细观察之后,的确垫在散热器和主板之前的垫片太薄,导致主板反向变形。将四颗螺丝都松开 3/4 圈,高度应该刚刚好。

另外,E74 的另外一个通病就是 GPU 和 CPU 之间的主板变形。仔细观察两个 X 支架中间,主板微微拱起,但应该还不至于导致脱焊。

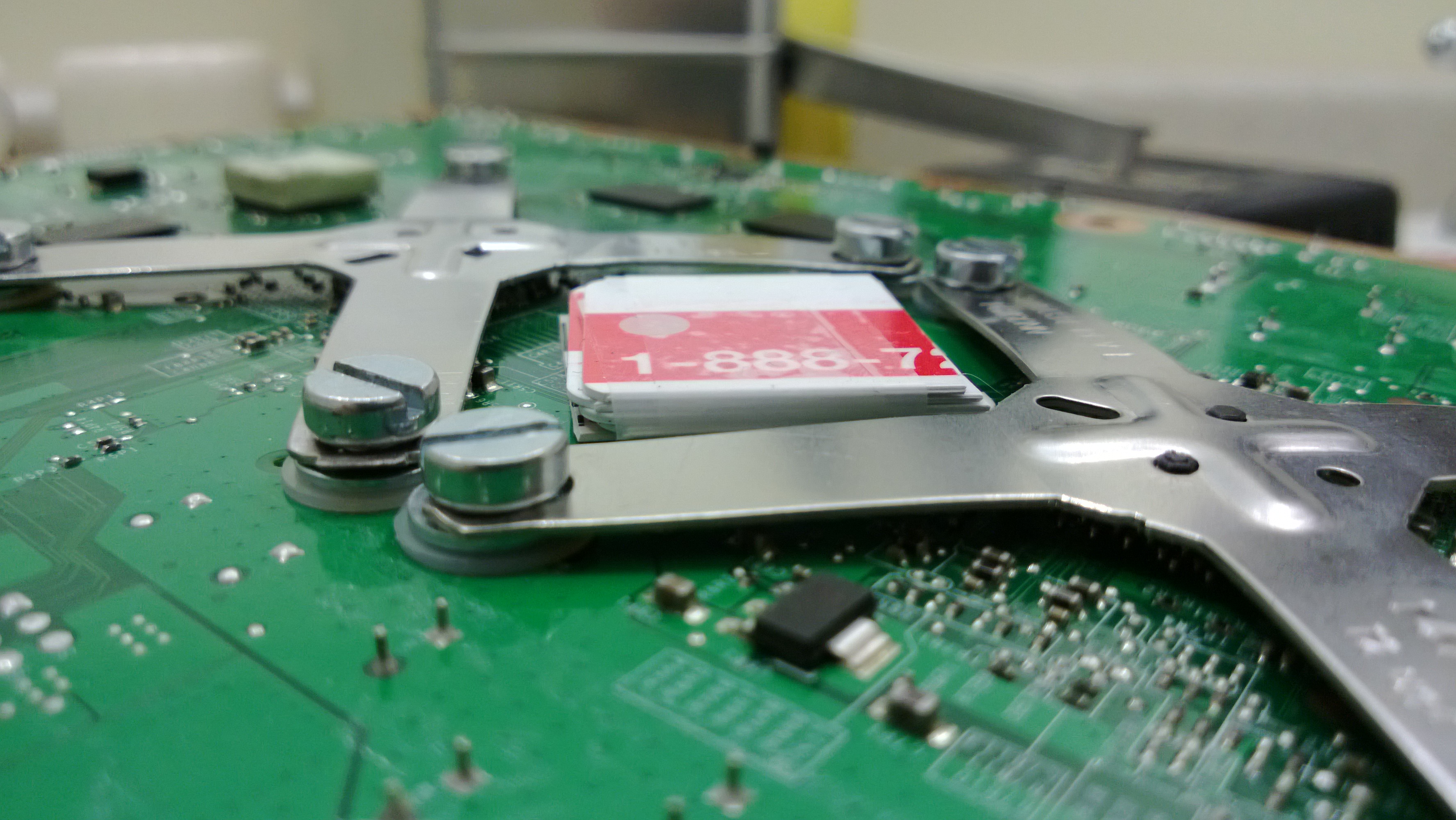

再怎么说,这样的隐患也要排除。于是,剪了几张会员卡(信用卡也行),摞起来 5 层(不同的卡厚度不一样,需要按情况调节),垫在两个 X 支架中间。

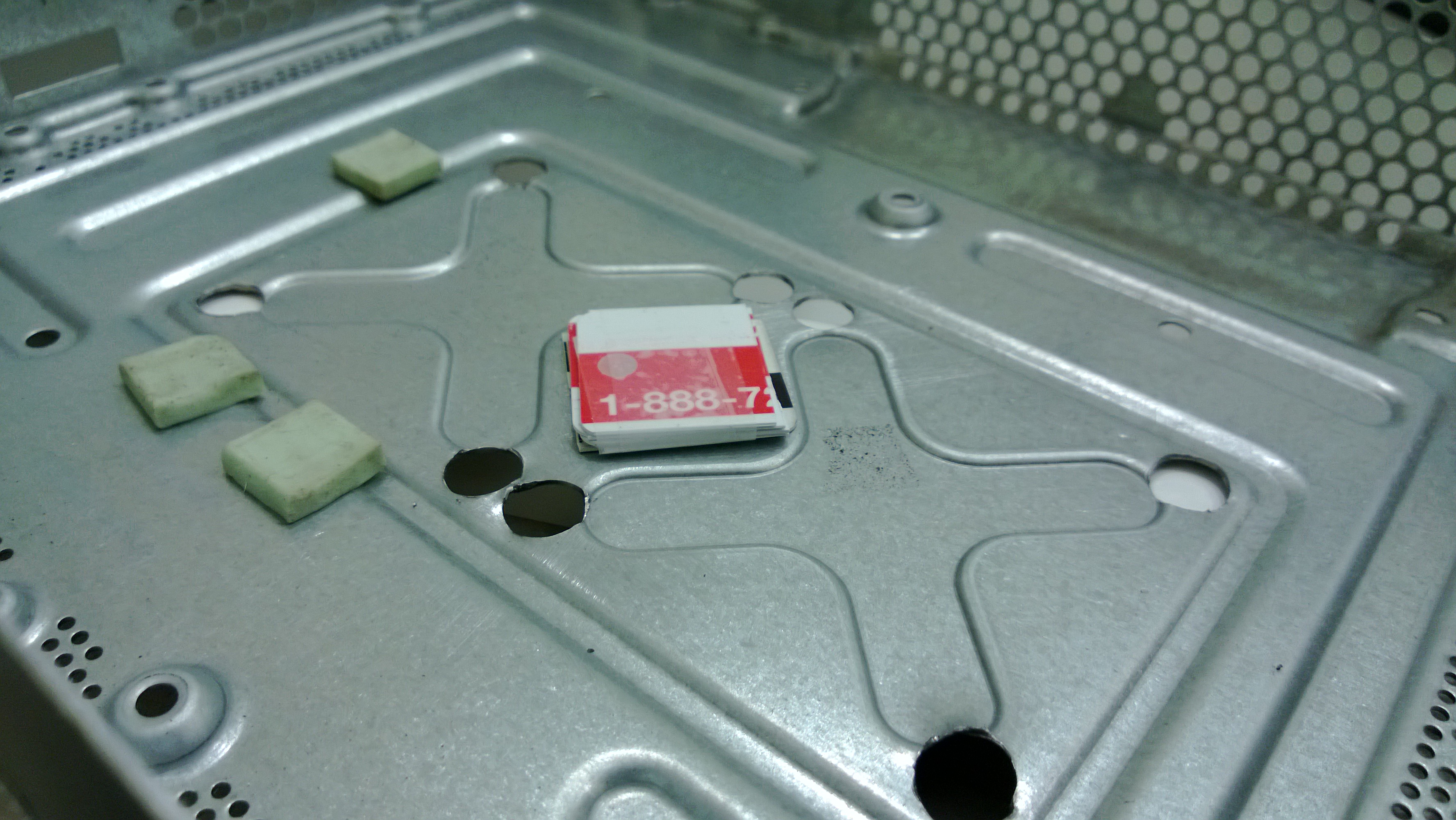

在装回主板的时候有个小技巧,先把垫片放在铁壳中两个 X 支架中间的位置,再把主板放回去。


焖机前要先把固定主板的螺丝上好,让螺丝的力量使主板展平。然后再用电吹风热风档狂吹 GPU 散热器两分钟,保证焊点重新连接。

再次接上电源,开机,熟悉的 Xbox 360 界面又回来了!
